Emd M
Özellikler :

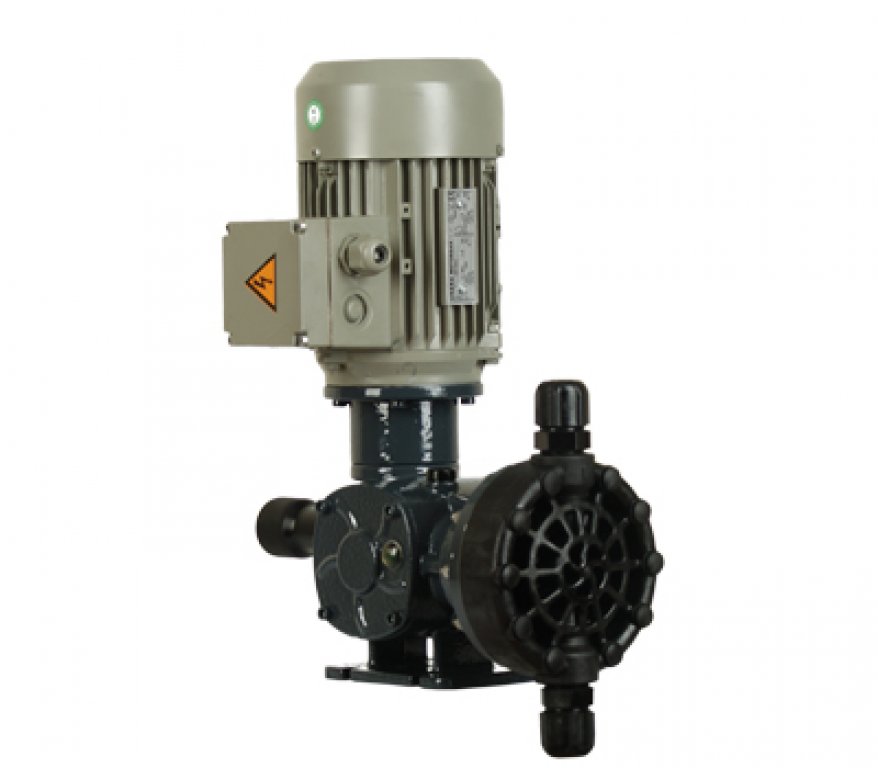

Metal Gövdeli Elektro Mekanik Diyaframlı Dozaj Pompası
• Yüksek miktarlardaki sıvı kimyasalların hassas ölçülerde dozlanması için ideal çözüm
• Dozlanacak kimyasallara göre seçilebilen PP, PVC, S.S.316 ve PVDF pompa kafası,
rekorlar ve çekvalfler.
• Çalışırken ya da dururken manuel 0-100 % kapasite ayarı.
• 4-20mA sinyal girişli motor sürücü ile kapasite ayarı yapabilme.
• Dozlanacak kimyasallara göre seçilebilen PP, PVC, S.S.316 ve PVDF pompa kafası,
rekorlar ve çekvalfler.
• Çalışırken ya da dururken manuel 0-100 % kapasite ayarı.
• 4-20mA sinyal girişli motor sürücü ile kapasite ayarı yapabilme.
Modeller:
| Stok Kodu | Model | Açıklama |
| 310050007101(XXX) | EMD M50L/7B 380 (XXX) | Maksimum 7 Bar Karşı Basınca, Maksimum 50 Litre Dozaj Yapabilir. |
| 310100007121(XXX) | EMD M100L/7B 380 (XXX) | Maksimum 7 Bar Karşı Basınca, Maksimum 100 Litre Dozaj Yapabilir. |
| 310150007131(XXX) | EMD M150L/7B 380 (XXX) | Maksimum 7 Bar Karşı Basınca, Maksimum 150 Litre Dozaj Yapabilir. |
| Stok Kodu | Model | Açıklama |
| 310240005331(XXX) | EMD M240L/5B 380 (XXX) | Maksimum 5 Bar Karşı Basınca, Maksimum 240 Litre Dozaj Yapabilir. |
| 310360005331(XXX) | EMD M360L/5B 380 (XXX) | Maksimum 5 Bar Karşı Basınca, Maksimum 360 Litre Dozaj Yapabilir. |
| 310340003331(XXX) | EMD M340L/3B 380 (XXX) | Maksimum 3 Bar Karşı Basınca, Maksimum 340 Litre Dozaj Yapabilir. |
| 310460003331(XXX) | EMD M460L/3B 380 (XXX) | Maksimum 3 Bar Karşı Basınca, Maksimum 460 Litre Dozaj Yapabilir. |
| 310630003431(XXX) | EMD M630L/3B 380 (XXX) | Maksimum 3 Bar Karşı Basınca, Maksimum 630 Litre Dozaj Yapabilir. |
Teknik Özellikler :
|
Pompa Tipi |
Ø mm Diyafram |
Strok ⁄ dk. |
Kapasite |
Max. Basınç |
Strok mm |
kW |
Bağlantılar |
Ağırlık |
|||||
| L1’ | L ⁄ h | ||||||||||||
| 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | Bar | Psi | ||||||
| EMD M50L/7B 380(XXX) |
110 |
40 | 48 | 0,83 | 1 | 50 | 60 |
7 |
101,5 |
5 |
0,25 |
3/4" |
12,15 (PCP) 12,20 (PSS) 16,70 (SSS) 12,40(PVDFCP) 12,60 (PVCCP) |
| EMD M100L/7B 380(XXX) | 80 | 96 | 1,66 | 2 | 100 | 120 | |||||||
| EMD M150L/7B 380(XXX) | 120 | 145 | 2,5 | 3 | 150 | 180 | |||||||
|
Pompa Tipi |
Ø mm Diyafram |
Strok ⁄ dk. |
Kapasite |
Max. Basınç |
Strok mm |
kW |
Bağlantılar |
Ağırlık |
|||||
| L1’ | L ⁄ h | ||||||||||||
| 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | Bar | Psi | ||||||
| EMD M240L/5B 380 (XXX) |
120 |
50 | 96 | 4 | 4,83 | 240 | 290 |
5 |
72,5 |
10 |
0,37 |
3/4" |
13,35 (PVCPXP) 13,40 (PVCSS) 13,60(PVDFPXP) 17,90 (SSS) |
| EMD M360L/5B 380 (XXX) | 120 | 145 | 6 | 7,16 | 360 | 430 | |||||||
|
Pompa Tipi |
Ø mm Diyafram |
Strok ⁄ dk. |
Kapasite |
Max. Basınç |
Strok mm |
kW |
Bağlantılar |
Ağırlık |
|||||
| L1’ | L ⁄ h | ||||||||||||
| 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | Bar | Psi | ||||||
| EMD M340L/3B 380 (XXX) |
140 |
80 | 96 | 5,66 | 6,83 | 340 | 410 |
3 |
43,5 |
10
15 |
0,37 |
1" |
13,35 (PVCPXP) 13,40 (PVCSS) 14,60(PVDFPXP) 18,90 (SSS) |
| EMD M460L/3B 380 (XXX) | 120 | 145 | 7,66 | 9,16 | 460 | 550 | |||||||
| EMD M630L/3B 380 (XXX) | 120 | 145 | 10,5 | 12,58 | 630 | 755 | |||||||
Elektro Mekanik Diyaframlı Dozaj Pompaları için Kafa Takımları Seçimi Standartları (XXX)
| KOD | Pompa Kafası | Bilye | Bilye Altı Parça | Diyafram |
| PCP | PP | Ceramic | PTFE | PTFE |
| PSS | PP | S.S.316 | S.S.316 | PTFE |
| SSS | S.S.316 | S.S.316 | S.S.316 | PTFE |
| PVDFCP | PVDF | Ceramic | PTFE | PTFE |
| PVCCP | PVC | Ceramic | PTFE | PTFE |
| PVCPXP | PVC | Pyrex | PTFE | PTFE |
| PVCSS | PVC | S.S.316 | S.S.316 | PTFE |
| PVDFPXP | PVDF | Pyrex | PTFE | PTFE |
Yedek Parçalar - Opsiyonlar :
| Resim | Stok Kodu | Stok Adı | Açıklama |
.png) |
600112000110000 | BAGLANTI TAKIMI EMD 11 (PCP) | Pompa kafasının 9x12 mm ve 20 mm bağlantıları için parçalar Tüm PCP modeller için |
.png) |
600112000330000 | BAGLANTI TAKIMI EMD 33 (PVDFCP) | Pompa kafasının 9x12 mm ve 20 mm bağlantıları için parçalar Tüm PVDFCP modeller için |
.png) |
600112000440000 | BAGLANTI TAKIMI EMD 44 (PVCCP) | Pompa kafasının 9x12 mm ve 20 mm bağlantıları için parçalar Tüm PVCCP modeller için |
 |
410160011100001 | EMD BAGLANTI KITI PP 9X12MM | 9x12 mm bağlantı için PP emiş ve basma takımı Tüm PCP modeller için |
 |
410160012200001 | EMD BAGLANTI KITI PP 20MM PVC | 20 mm bağlantı için PP emiş ve basma takımı Tüm PCP modeller için |
 |
410160021100001 | EMD BAGLANTI KITI PVC 9X12MM | "9x12 mm bağlantı için PVC emiş ve basma takımı Tüm PVCCP modeller için |
 |
410160022200001 | EMD BAGLANTI KITI PVC 20MM PVC | 20 mm bağlantı için PVC emiş ve basma takımı Tüm PVCCP modeller için |
 |
410160031300001 | EMD BAGLANTI KITI PVDF 9X12MM | 9x12 mm bağlantı için PVDF emiş ve basma takımı Tüm PVDF modeller için |
 |
410160032300001 | EMD BAGLANTI KITI PVDF 20MM PVC | 20 mm bağlantı için PVDF emiş ve basma takımı Tüm PVDF modeller için |
 |
410170011100001 | HORTUM TAKIMI 9X12 PE 10M | 10 metre uzunluğunda 9x12 mm polietilen hortum |
